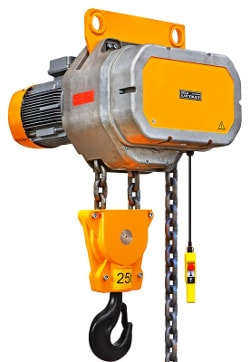

Elektrický řetězový kladkostroj LIFTKET POWER
Elektrický řetězový kladkostroj LIFTKET POWER navazuje na řadu STAR v oblasti vyšších nosností. Je určený pro zdvih těžkých břemen od 6 300 kg do 25 000 kg.
Základní parametry LIFTKET POWER
- Nosnost: 6 300 kg až 25 000 kg
- Rychlost zdvihu: pevně daná podle typu a provedení, v rozsahu 0,7 až 6,4 m/min
- Počet rychlostí zdvihu: standardně dvě rychlosti zdvihu
- Výška zdvihu: 3 m až 200 m dle požadavků
- Zatěžovatel: až 60 % ED podle provedení
- Počet sepnutí: až 240 sepnutí za hodinu
- Skupina mechanismu: až 2m/M5 podle provedení
- Pracovní teplota: standardně -20 °C až +40 °C
- Krytí: IP55
- Izolační třída motoru: F
- Standardní napájení: 3×400 V / 50 Hz
- Ovládací napětí: standardně 24 V / 50 Hz
- Ovládání: závěsný ovladač, rádiové ovládání nebo dodání bez ovladače

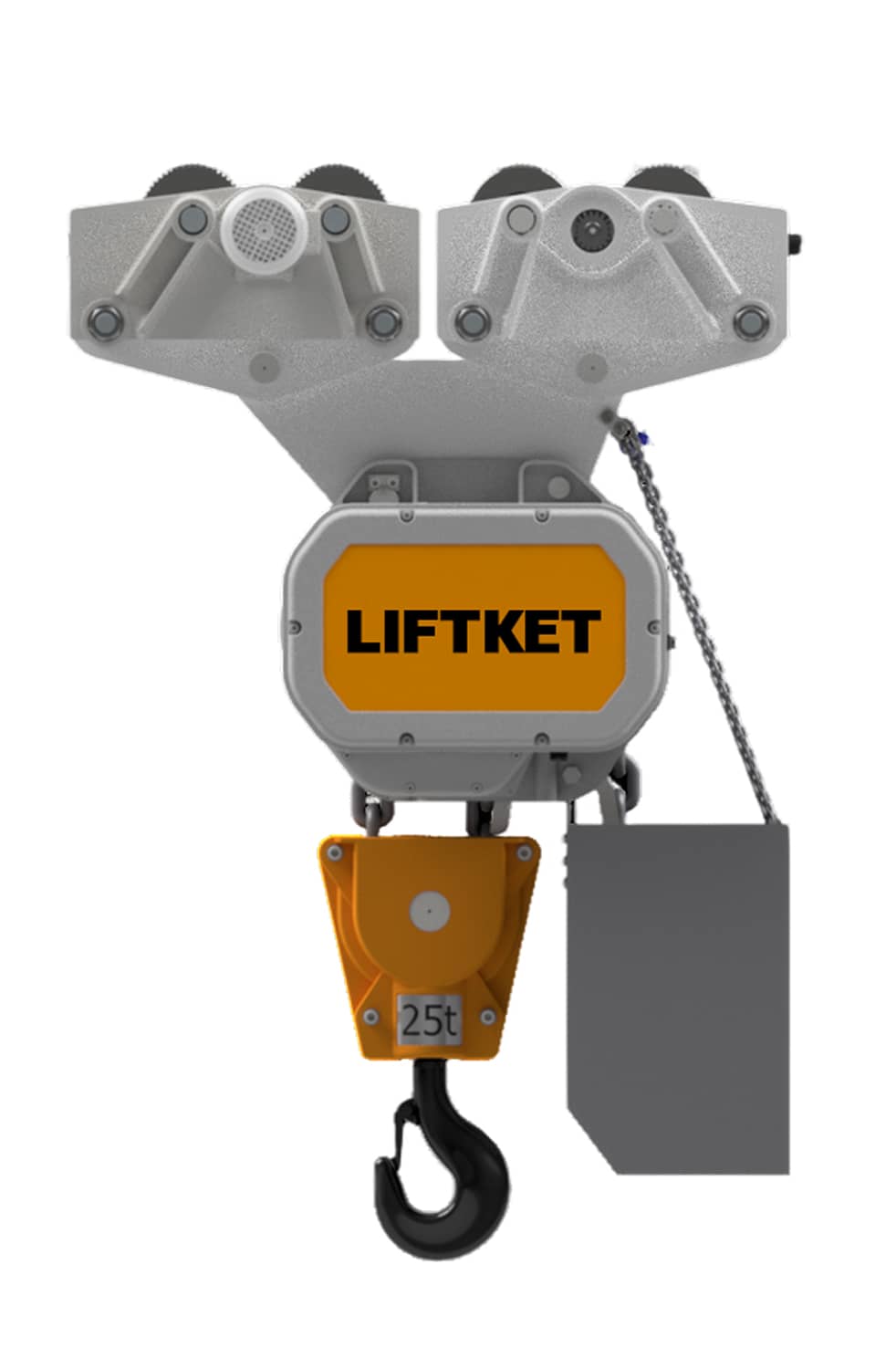

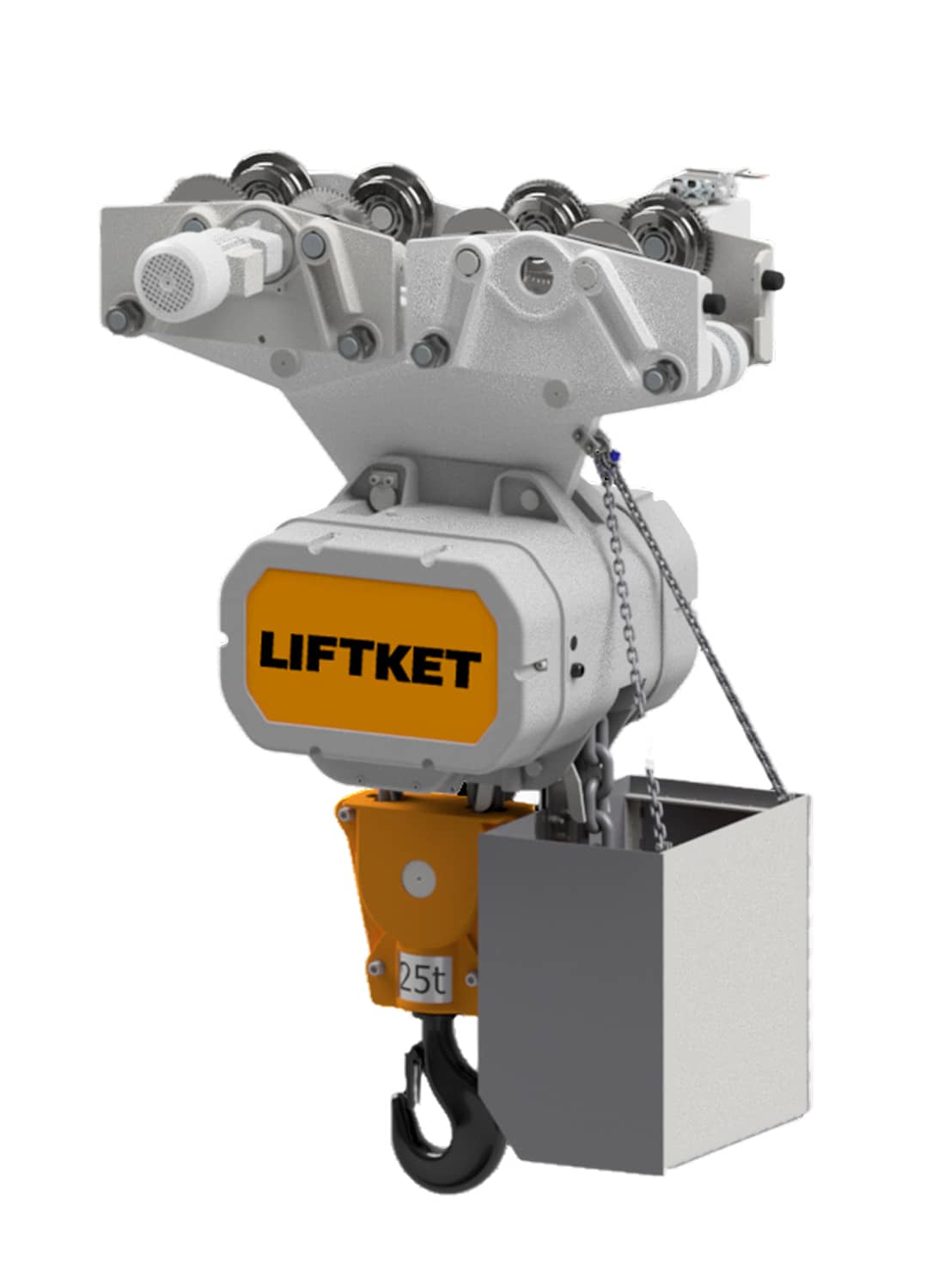

- Zavěšení: závěsná deska, horní hák podle typu nebo elektrický pojezd*
- Pojezdy: pro běžné válcované I-profily v rozsahu šířky příruby 140 až 310 mm**
- Koncové spínače zdvihu: vestavné čtyřpolohové vačkové koncové spínače ve standardu
- Volitelná výbava: koncové spínače pojezdu, tenzometr, dvě brzdy zdvihu nebo snímání polohy háku
Všechny pojezdy kladkostrojů POWER jsou vhodné pro libovolný válcovaný I-profil (I, IPE, IPN, HEA, HEB...), a to ve dvou rozsazích pro šířky spodních přírub 140 až 310 mm.
Modely POWER jsou standardně dodávány se stykačovým ovládáním na 24 V/50 Hz. Na přání mohou mít i jiné ovládací napětí. Vždy jsou vybaveny koncovými spínači zdvihu (vestavnými vačkovými koncovými spínači zdvihu a spouštění 4-polohovým) a tepelným čidlem motoru zdvihu.
Kladkostroje POWER lze navíc vybavit křížovými koncovými spínači pojezdu, elektronickým zařízením proti přetížení (tenzometrem), dvěma brzdami zdvihu nebo inkrementálním čidlem na snímání polohy háku.
Standardní napájecí napětí modelů POWER je 3×400 V/50 Hz. Je možné objednat i jiná napětí a frekvence.
Výhody kladkostroje LIFTKET POWER
Certifikované materiály a kontrolovaná výroba
Kladkostroje LIFTKET POWER jsou vyráběny z certifikovaných materiálů a důležité díly procházejí vstupní kontrolou přímo u výrobce. Důraz na kontrolu materiálu, přesnost výroby a kvalitu použitých komponentů je jedním z důvodů, proč jsou tyto kladkostroje vhodné pro dlouhodobé používání při zdvihu těžkých břemen.
Bezpečné uspořádání spojky a brzdy
Jedním z důležitých konstrukčních prvků kladkostrojů LIFTKET je uspořádání motor – spojka – brzda – břemeno. Kluzná spojka chrání kladkostroj před přetížením, zatímco brzda působí přímo na nosnou část mechanismu. Díky tomu bezpečné držení břemene není závislé pouze na stavu kluzné spojky.
Robustní a kompaktní konstrukce
Kladkostroj POWER je navržený pro vysoké nosnosti, ale zároveň s důrazem na rozumné zástavbové rozměry a přehledné uspořádání jednotlivých částí. Těleso kladkostroje je vyrobeno z lehké slitiny, což pomáhá omezit vlastní hmotnost zařízení i u provedení určených pro těžká břemena.
Plynulý a svislý zdvih břemene
Řetězové kolo a vedení řetězu jsou navrženy tak, aby byl pohyb břemene při zdvihu plynulý a svislý. U řetězového kladkostroje nedochází k bočnímu posunu břemene způsobenému navíjením lana na buben, jako je tomu u lanových zdvihadel. To je výhodné zejména při přesném usazování těžkých břemen.
Motor určený pro častý opakovaný provoz
Motor zdvihu LIFTKET POWER je navržený pro opakované používání v provozech, kde kladkostroj pracuje pravidelně během směny. Podle konkrétního provedení dosahuje zatěžovatele až 60 % ED a motor je vybaven kontaktním nebo termistorovým čidlem, které pomáhá chránit vinutí před přehřátím.
Nízké nároky na běžnou údržbu
Kladkostroj LIFTKET POWER je dodáván připravený k provozu včetně olejových náplní. Převodovka, brzda ani kluzná spojka nevyžadují běžné seřizování. Pravidelná péče se proto soustředí hlavně na kontrolu a mazání řetězu podle provozních podmínek.
Kyvné uložení LIFTKET
Kladkostroje LIFTKET POWER jsou vybaveny kyvným uložením, které pomáhá omezit nepříznivé účinky šikmého tahu na kladkostroj a pojezdové ústrojí. Řešení je provedeno pomocí přesně definovaných oválných otvorů v závěsné desce, takže je zachována příznivá stavební výška kladkostroje.
Snadná změna jednořetězového a dvouřetězového provedení
Konstrukce zavěšení konce řetězu umožňuje bezpečnou přestavbu mezi jednořetězovým a dvouřetězovým provedením. To je praktické při změně požadované nosnosti nebo při úpravě kladkostroje pro jiné použití. Řešení zároveň snižuje riziko chyby při přestavbě nebo výměně řetězu.
Výstupní kontrola každého kladkostroje
Každý kladkostroj LIFTKET POWER prochází před expedicí individuální výstupní kontrolou u výrobce. Součástí kontroly je také vyzkoušení s přetížením a nastavení kluzné spojky podle konkrétního typu kladkostroje. Zákazník tak nedostává pouze smontovaný výrobek, ale zařízení, které bylo před dodáním samostatně ověřeno.
Speciální provedení LIFTKET POWER
Patkové provedení
Pro vybrané aplikace lze kladkostroj LIFTKET POWER dodat také v patkovém provedení. Toto řešení je vhodné například pro použití na dvounosníkovém jeřábu, kde může být kladkostroj uchycen na jeřábovou kočku zespodu nebo shora. Patkové provedení je možné dodat až do nosnosti 25 000 kg.
Speciální vybavení pro LIFTKET POWER
- Brzda zdvihu s mechanickým odbrzděním: umožňuje nouzové spuštění břemene při výpadku elektrické energie. Používá se tam, kde je potřeba mít možnost bezpečně dostat břemeno dolů i v mimořádné situaci.
- Dvě brzdy zdvihu: určeny pro aplikace se zvýšenými požadavky na bezpečnost, například při manipulaci s nebezpečnými látkami nebo tekutým kovem. V kombinaci s dalším technickým vybavením mohou být součástí vybraných řešení pro zdvih nebo držení břemene nad lidmi. U řady POWER je možné toto provedení dodat do nosnosti 15 000 kg.
- Speciální ovladače: Kladkostroje LIFTKET POWER lze dodat se speciálními ovladači podle konkrétního způsobu použití. K dispozici jsou například ovladače pro kladkostroj a jeřáb, ovládání dvou kladkostrojů s přepínáním zdvihu nebo ovládání dvou kladkostrojů s přepínáním zdvihu i pojezdu.
